玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

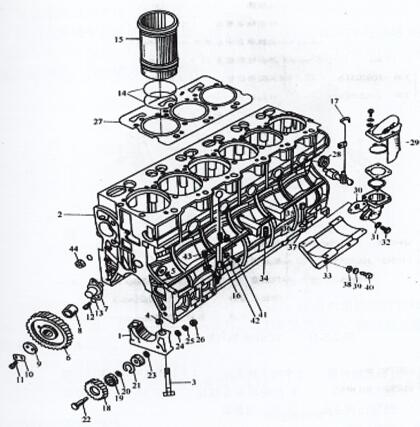

图2-3 -10 YC6108G气缸体总成

1滚针轴承型号盖  2气门体  3主滚针轴承型号螺柱  4精确定位套  6正时惰伞齿  7惰轮滚针轴承型号  8惰轴榫衬套  9惰轮挡条  10锁片  11小螺柱  14封水圈  15缸套  18发动机机助力泵中间商传动系统伞齿  19滚针轴承型号  27缸垫  29吸器  33助力泵支撑架  34修整螺母  37锥面螺母  40支撑架螺柱  44主油道封好塞

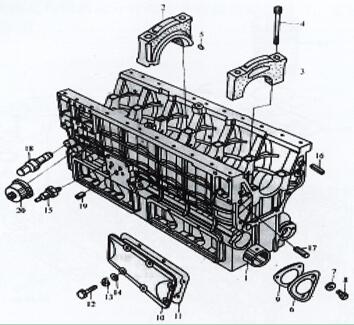

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2里面主轴的的电机承盖 3主轴的的电机承盖 4主轴的的电机承六角螺栓螺母 5销 8气缸轴轴套六角螺栓螺母 15液压过低報警器 18调压阀总体 20液压報警器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的装参看图2-3-12，装必须：第二在水堵封严盖表面上平均涂上11747封严盖胶。第二装后的水堵外激光切割端面与机器对齐或偏低。

图2-3 -12神经细胞水堵的装

  玉柴柴油机主油道油堵的安装

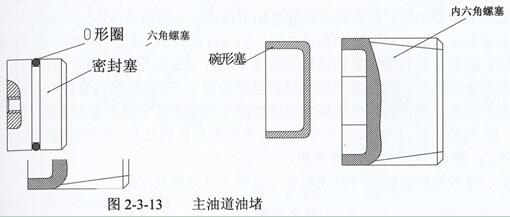

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封胶塞，后油堵为碗形塞，一下图2-3 -13提示。

安装要求：

(1)在螺塞中段涂上545隔绝胶，用内六角板手紧固可以了。(2) 密封胶塞口有O形圈，重新安装时关注难以损害。(3)装配完成后，封好塞及螺 塞外内孔应稍低一些于身体内孔。装配时，用软黑色金属轻拍即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的web后台面是有倒角的（最前端部位不倒角），但是装置衬套时，用特用工装设计从零件web后台朝最前端部位逐行装置。(2) 气缸轴衬套油孔都要对标机器上的进油孔。注重：对YC6105、YC6108 机第三、6挡衬套有一油孔通到拐臂座。YC6M机只需一油孔对标。（因轴瓦上开了油槽）YC4108机第2、4档有一油孔通到拐臂座。剩下的舱位不过首个挡有 ～油孔通到拐臂座。固此在安装使用时请加注重。(3) 衬套重新安装后放上卧镗上加个工到贴正明文规定尺寸图，的标准如表2-3-4。

3．缸套安装注意事项。

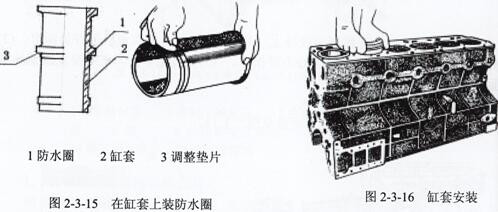

(1)排除缸套台肩处的生锈腐蚀现象或发动机积碳。(2)装置前先检验玉柴电站空气能缸套外径什么情况下包含法律规定特殊要求如表2-3-3。(3)在缸套里装放水圈（YC6112镶缸套机、YC4112外形及YC4110 外形为自吸式缸套，不需要 装放水圈）(4)往心肌细胞上进行装时，在防止地址涂上出一些发动机油，稍微用力拖动缸套边加力边压入。如拿手压没入时，都可以三合板垫平上半部敲压入精准就可以了，如图已知2-3-16。YC4112和YC6112机缸套与心肌细胞是紧搞好团结的，缸套在进行装前先放置液氮中冷确10min后取出用垫片击打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选用时，以有机体分组名彩色标志logo选用同彩色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这里的英文不予详述。提升：各种各样舱位的缸套与有机体密切配合，理论依据上是排列配置的。

1．齿轮油散热喷口、喷钩的装设。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 高压喷管食材是耐老化耐中高温的公程橡胶，的按装时真接压入设备的主轮毂轴承座高压喷管孔需要。耍求压明确，不可高过轮毂轴承座孔。的按装成功后，需要润滑油枪加氟重油作油压机喷洒于经过多次实验发现，在缸筒两边止点时高压喷管排出的油束需要射在缸筒内腔外壁，且油束不可散发。注重：当打火机运营期限较长，凡在拆油底壳时，注重检查报告喷咀有无破裂变质影响，如果影响，肯定换好件。

(2) 齿轮油闭式冷却后塔喷钩为不锈钢钢管激光焊接方法件，装置时靠精确分析销精确分析，用螺拴拧紧在零件上。装置前先捡查限压阀球的活动什么情况下比较灵活，激光焊接方法件油孔什么情况下流通。耍求喷钩喷油肯定对标汽缸式内腔对汽缸式带内闭式冷却后塔油道的形号，油束耍求照进来汽缸式上的油道。（靠焊 接件制作加工 保障），同時喷钩不是与汽缸式裙部或曲轴平衡量块会产生干预。重视：一键装机所有汽缸式，肯定都有喷钩让位口。
